Описание

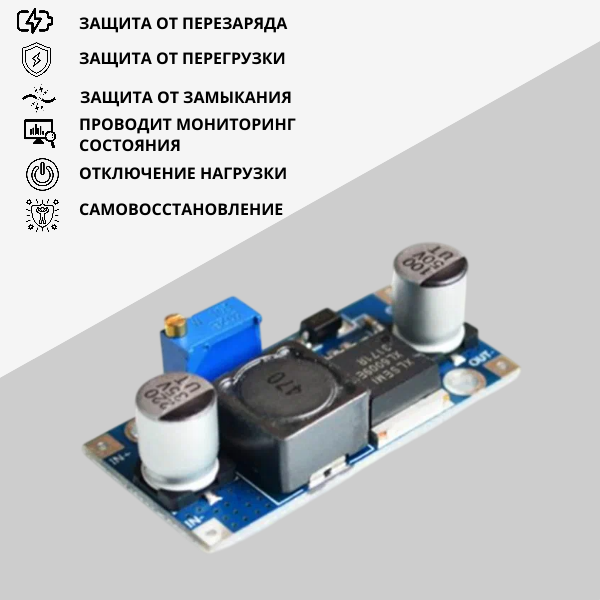

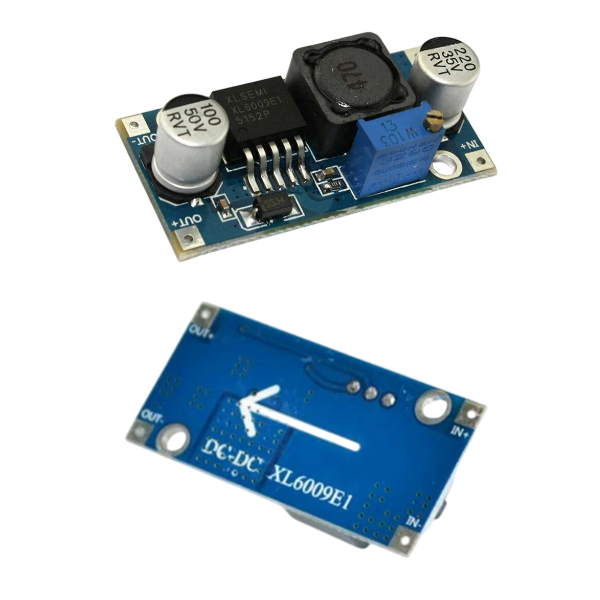

Повышающий импульсный преобразователь XL6009 E1 поможет запитать различные устройства для ваших проектов, которым требуется стабильное напряжение выше того, что может дать обычный блок питания. Данный модуль работает с входными напряжениями от 5 до 35 В, позволяя получать на выходе до 45 В. Ток может доходить до 4 А, а минимальное его значение составит 18 мА.
При подсоединении к другому устройству нельзя допускать короткого замыкания и путать полярность. Также не рекомендуется превышать максимальное значение входного напряжения, поскольку диод имеет обратное напряжение в 40 В.
Для уменьшения выходного напряжения резистор нужно вращать по часовой стрелке. Для стабильной работы повышающего преобразователя в режиме подачи на выходе 60 В рекомендуется заменить дроссель и диод на более мощные, а также установить радиатор.
Чтобы понизить пульсации на выходе, установите керамический конденсатор малой ёмкости.

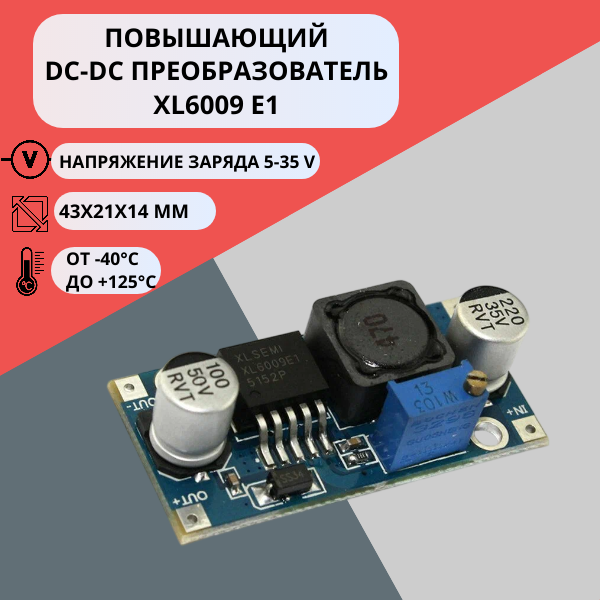

Характеристики:
• Микросхема XL6009;
• Входное напряжение: 5-35В;
• Выходное напряжение: 6-45В;
• Максимальный выходной ток: 4А (рекомендуется установить радиатор);
• КПД: 92%;
• Размеры: 43x21x14 мм;
Допустимая температура среды: от -40 до +125 градусов.
